Omavalmiste sikkikone

Käytettyä ja edullista sikkikonetta, uudenhintaisia kylläkin, ei vuoden metsästyksen jälkeen löytynyt, joten
päätin tehdä sellaisen itse. Netistä löytyy kuvia ja jonkinlaisia ohjeita DIY bead roller:ista. Tässä minun versioni.

Materiaali kustannukset noin 50 euroa.

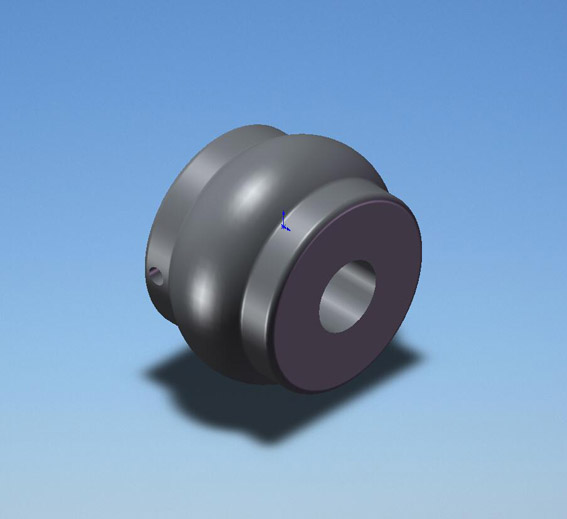

Ensin SolidWorks harjoittelua...

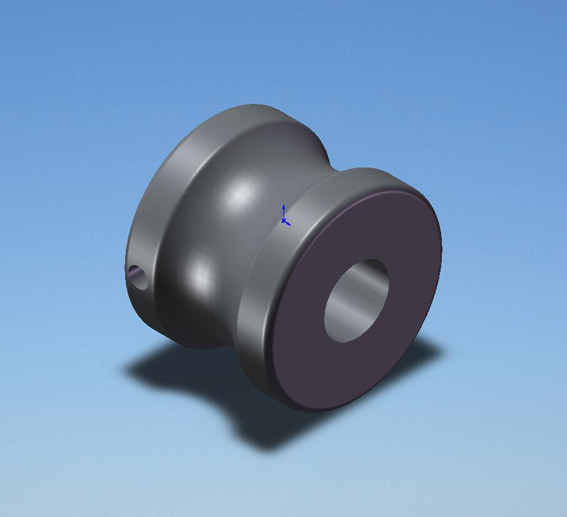

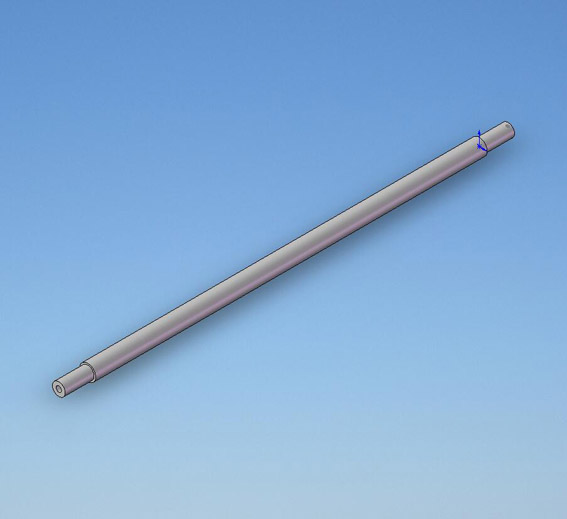

Näitä tarvitaan pari kappaletta. Akseli 25mm.

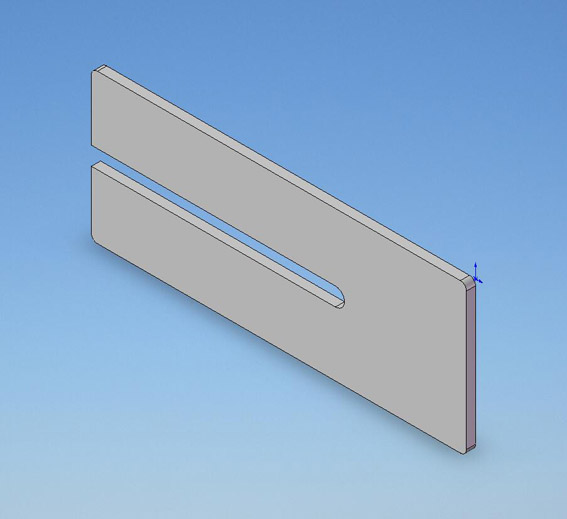

Ja sikkikoneen runko teräslevystä. Kitasyvyys 450mm.

Sorvari sorvasi kuvien mukaan rissaparin Opelin pohjapellin jäykiste profiililla.

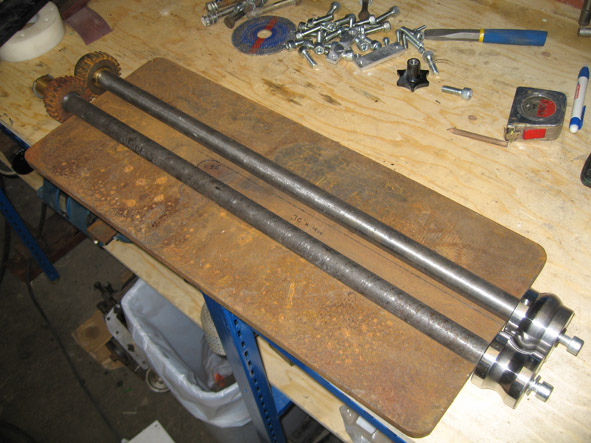

...Sitten itse toteutukseen.

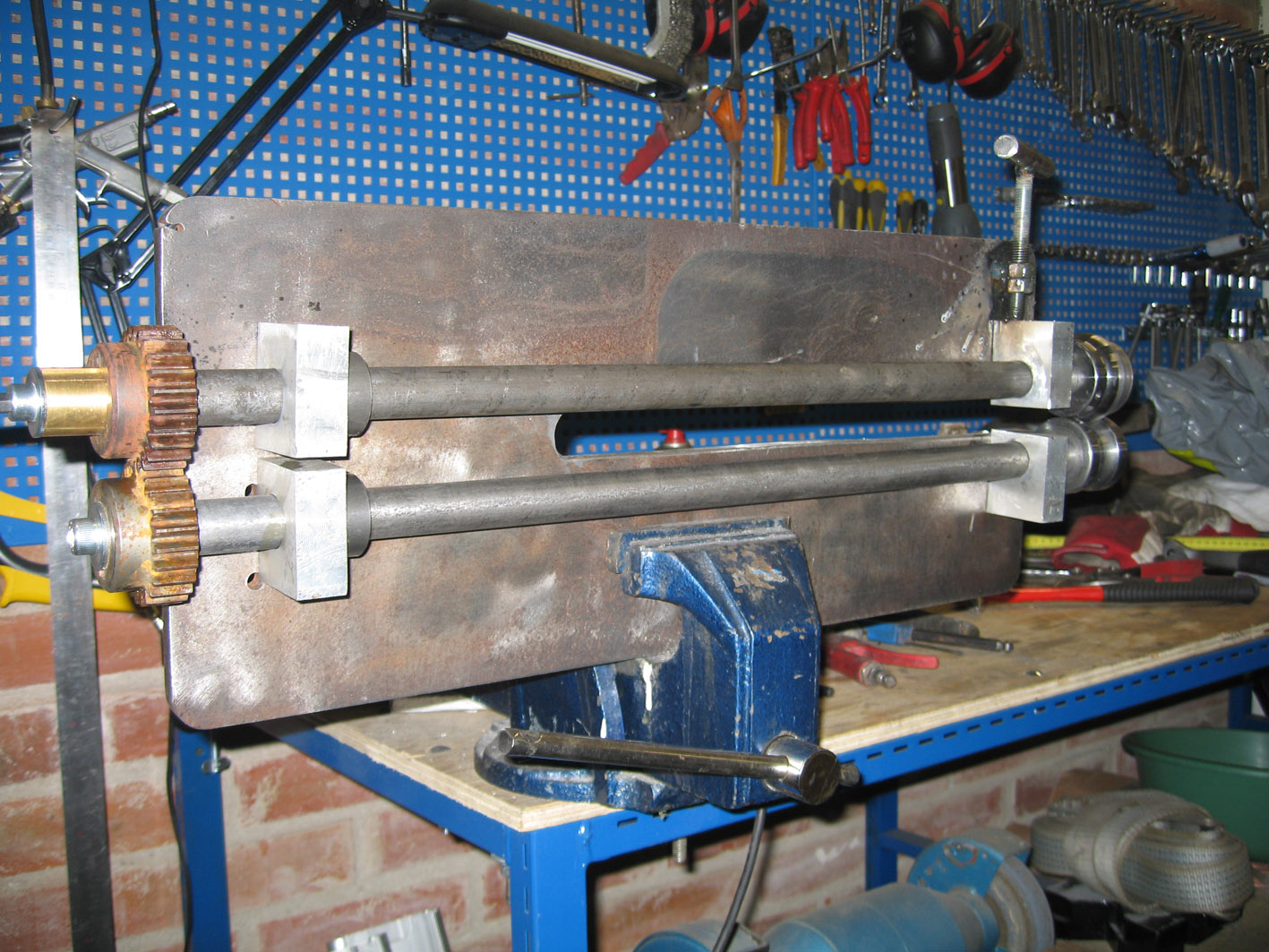

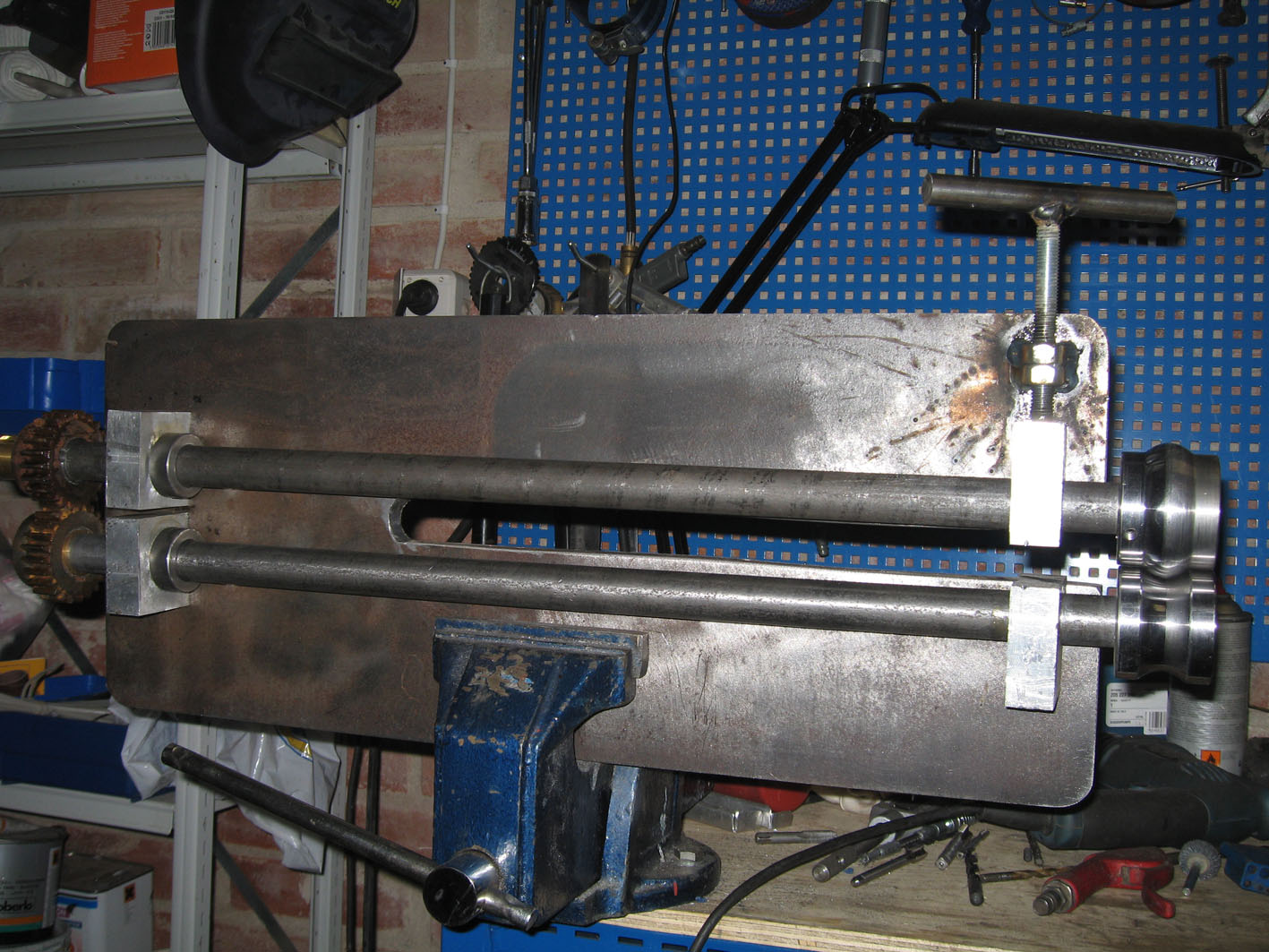

Pikkuhiljaa alkaa valmistumaan.

Käyttöpyörä tai kampi puuttuu vielä

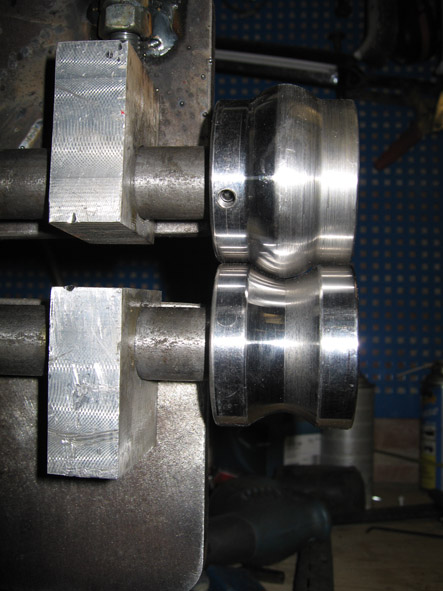

Akselipesistä täytyy ottaa ylimääräistä materiaalia vielä pois.

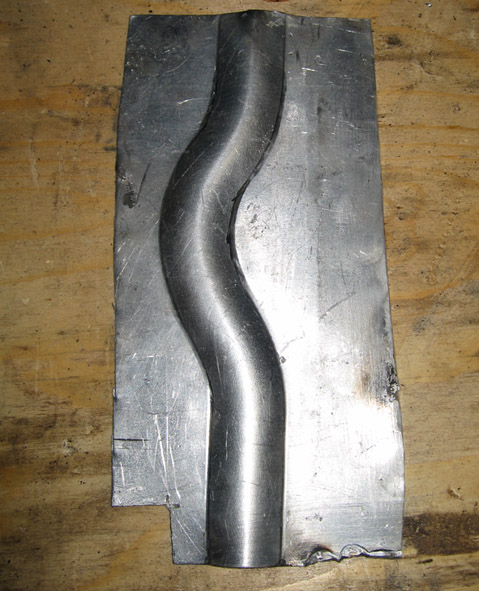

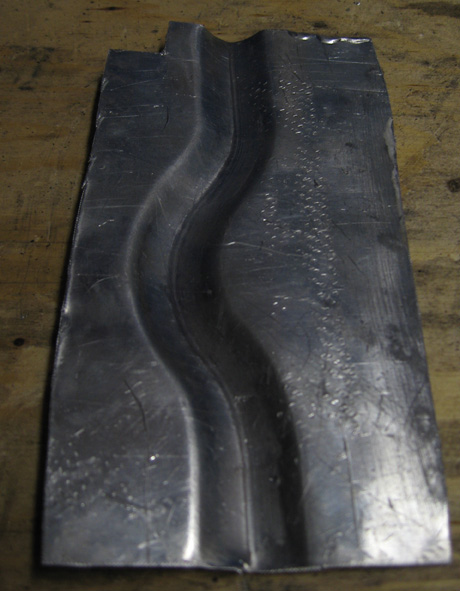

Ensimmäinen koekappale 1mm alumiiniin.

Toimii se:)

Seuraavaksi luvassa pientä hienosäätöä, käyttöpyörä ja maalaus.

Suunnitteilla uusi runko ja moottorikäyttö...
